Recherche de fuite au gaz traceur : principe, déroulement et limites

Une canalisation encastrée peut perdre de l’eau sans produire de bruit exploitable ni laisser immédiatement de trace à l’aplomb de la fuite. L’eau chemine alors dans une chape, le long d’une gaine ou sous un dallage avant d’apparaître ailleurs. Ouvrir le sol à partir de la seule tache visible risque donc de viser au mauvais endroit.

La recherche au gaz traceur sert à réduire cette incertitude. Après avoir isolé le tronçon concerné, le technicien y introduit un mélange gazeux détectable, puis recherche en surface les zones par lesquelles il ressort. Cette méthode appartient à la recherche de fuite et aux diagnostics du bâtiment. Elle ne convient pas à toutes les situations et ne remplace ni l’analyse initiale du réseau ni le recoupement avec d’autres mesures.

Qu’est-ce qu’un gaz traceur ?

Dans la recherche de fuite d’eau, le gaz traceur est généralement un mélange d’azote et d’une faible proportion d’hydrogène. Le mélange couramment documenté par les fabricants d’appareils est composé de 95 % d’azote et de 5 % d’hydrogène.

L’intérêt de l’hydrogène tient à sa très petite taille moléculaire et à sa capacité à migrer dans certains matériaux. Lorsque le gaz est introduit dans un réseau fermé, il s’échappe par une discontinuité, traverse progressivement les couches qui le séparent de la surface, puis peut être capté par une sonde sensible à de très faibles concentrations.

Le détecteur ne « voit » donc pas la canalisation. Il mesure la présence d’un gaz qui ne devrait pas se trouver à cet endroit dans les conditions du test. L’opérateur interprète l’évolution du signal, sa répétabilité et sa distribution pour circonscrire une zone probable de fuite.

Le mélange et sa bouteille restent des produits techniques sous pression. Leur transport, leur raccordement et leur injection relèvent d’un opérateur formé, avec le détendeur et les procédures adaptés. La méthode ne consiste jamais à injecter un gaz choisi au hasard dans une installation en service.

Dans quels cas cette méthode est-elle utile ?

Le gaz traceur est particulièrement intéressant lorsque la fuite concerne un réseau fermé dont le tracé est connu ou peut être repéré, mais dont la rupture reste invisible.

Réseaux encastrés dans une dalle ou une chape

Un circuit d’alimentation, de chauffage ou de plancher chauffant peut présenter une baisse de pression sans écoulement apparent. Le gaz peut migrer vers la surface et orienter une ouverture ciblée, au lieu de déposer plusieurs zones de carrelage.

Canalisations enterrées

Sur un réseau extérieur, la détection acoustique peut être moins concluante lorsque le débit de fuite est faible, que le bruit ambiant est important ou que la conduite est en matériau plastique. Le gaz traceur offre alors une information d’une autre nature : non pas un bruit transmis par la conduite, mais une concentration mesurée au-dessus de son parcours.

Micro-fuites ou réseaux temporairement sans eau

La méthode peut rester pertinente lorsqu’une canalisation ne peut pas être maintenue en eau pendant l’investigation. Elle est aussi employée pour rechercher de petites pertes difficiles à caractériser par une simple observation.

Contrôle après réparation

Une nouvelle mise en épreuve peut contribuer à vérifier le tronçon réparé. Cette vérification doit être définie selon la nature de l’installation, les prescriptions applicables et les conditions réelles du chantier. Un signal absent dans une zone donnée n’autorise pas, à lui seul, une conclusion universelle sur l’ensemble du réseau.

Comment se déroule une recherche de fuite au gaz traceur ?

La réussite du test repose davantage sur la préparation et l’interprétation que sur le seul détecteur. Dans le cadre d’une recherche de fuite non destructive, l’intervention suit généralement plusieurs étapes.

1. Analyser le désordre et le réseau

Le technicien recueille les symptômes : perte de pression, relevé anormal du compteur, humidité localisée, fréquence d’apparition et travaux récents. Il étudie les plans disponibles, les matériaux de canalisation, les vannes, les collecteurs et les changements de niveau.

Cette phase sert à distinguer une fuite de réseau d’une infiltration provenant d’une toiture, d’une terrasse, d’un joint ou d’une évacuation. Un gaz traceur injecté dans le mauvais circuit produirait un test inutile, même avec un appareil parfaitement réglé.

2. Repérer et isoler le tronçon à tester

Le circuit est mis hors service dans des conditions compatibles avec l’installation. Le tronçon recherché est séparé du reste du réseau à l’aide de ses organes de coupure ou d’obturation. Selon le cas, l’eau présente doit être évacuée afin que le gaz puisse occuper le volume à contrôler.

L’étanchéité des raccordements temporaires est vérifiée : une fuite au niveau du dispositif d’injection pourrait fausser la lecture et épuiser le mélange avant qu’il n’atteigne la zone recherchée.

3. Introduire le mélange à une pression maîtrisée

Le gaz est injecté avec un détendeur. La pression et le volume sont adaptés au réseau, à ses matériaux et aux prescriptions de l’installation ; une valeur générique ne doit pas être appliquée à tous les circuits.

L’opérateur doit aussi s’assurer que le gaz a parcouru la section examinée. Sur une conduite longue, ramifiée ou partiellement remplie d’eau, une mauvaise distribution peut créer des zones non testées.

4. Respecter le temps de migration

Le gaz ne ressort pas instantanément à travers tous les supports. Sa progression dépend notamment de la profondeur, de la porosité, de l’humidité et de la compacité des matériaux. Une chape sèche, un remblai, un sol argileux humide, une membrane ou un dallage dense ne se comportent pas de la même manière.

Le bon moment de mesure se détermine donc sur place. Commencer trop tôt peut masquer une fuite ; attendre sans surveiller peut au contraire laisser le gaz se diffuser et élargir artificiellement la zone de réponse.

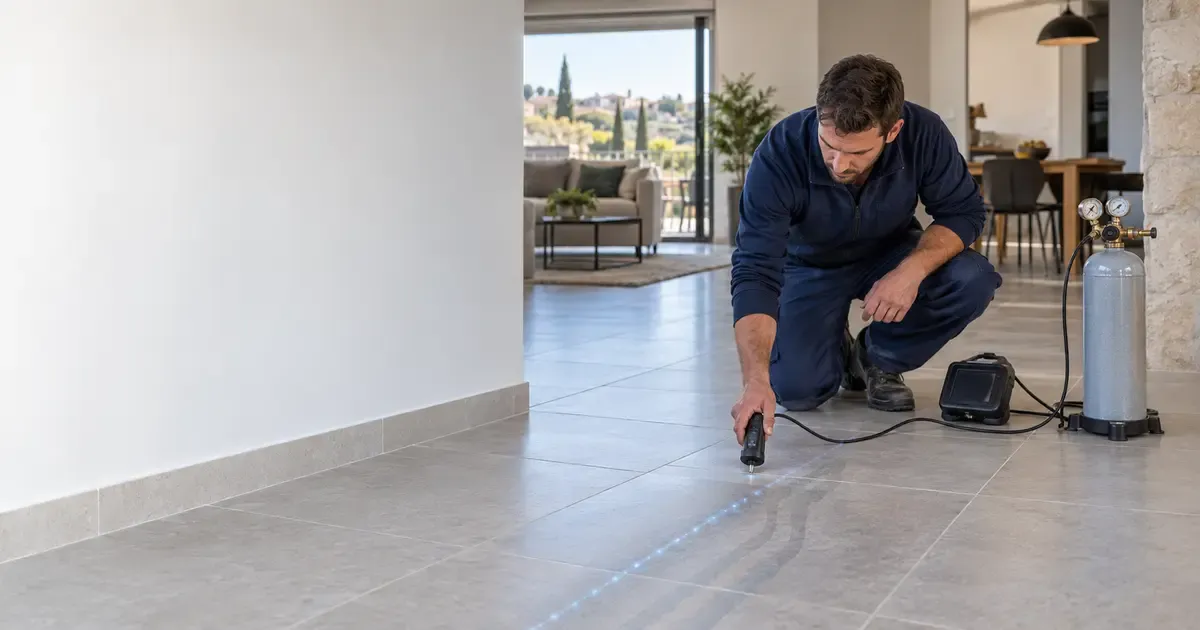

5. Balayer le parcours avec une sonde

Après réglage du point zéro dans un air de référence, la sonde est déplacée lentement le long du tracé supposé. Des prélèvements rapprochés sont réalisés aux joints, fissures, passages de gaines et autres voies possibles de remontée.

Le technicien ne retient pas nécessairement le premier signal. Il observe sa montée, revient sur la zone et compare les valeurs autour du point afin de rechercher un maximum cohérent et reproductible. Des mesures de contrôle à distance du réseau aident à distinguer une véritable anomalie d’un fond ambiant ou d’une contamination du matériel.

6. Recouper et documenter

La zone détectée est rapprochée du tracé réel de la conduite et des autres indices disponibles : chute de pression, humidité des matériaux, caméra thermique, écoute électro-acoustique ou inspection visuelle. Les tests techniques d’étanchéité peuvent compléter l’investigation lorsque plusieurs hypothèses subsistent.

Le compte rendu doit indiquer le périmètre testé, les conditions du test, les observations, la zone retenue et les réserves éventuelles. Il doit distinguer une localisation probable d’une confirmation obtenue après ouverture ou réparation.

Comment interpréter le résultat ?

Un pic de concentration stable et retrouvé lors de passages successifs constitue un indice fort de sortie du gaz. Il permet généralement de réduire la zone d’intervention. Il ne décrit toutefois ni la forme exacte de la rupture ni le chemin complet suivi par le gaz.

La verticale du signal maximal ne coïncide pas toujours exactement avec le défaut. Sous une membrane ou dans une couche drainante, le gaz peut cheminer latéralement avant de remonter par un joint, une fissure ou un passage de réseau. C’est pourquoi le marquage au sol doit être lu comme une zone technique argumentée, pas comme une certitude au millimètre.

Après localisation, une ouverture ciblée ou une autre vérification peut confirmer la cause avant la réparation du réseau concerné. La précision utile est celle qui permet de réparer avec une destruction proportionnée, pas celle d’une promesse abstraite de mesure.

Quelles sont les limites du gaz traceur ?

Le support peut déplacer ou ralentir le signal

Un revêtement étanche, un sol très humide, une dalle épaisse ou des couches hétérogènes peuvent retarder la remontée ou l’éloigner du défaut. À l’extérieur, le vent et la ventilation diluent rapidement le gaz en surface.

Le réseau doit pouvoir être isolé

Une installation impossible à obturer, un circuit fortement ramifié ou un tronçon dont le parcours demeure inconnu compliquent le test. La présence d’eau résiduelle peut aussi empêcher le gaz de remplir correctement certaines portions.

La méthode ne révèle pas toutes les infiltrations

Le gaz traceur est adapté aux systèmes fermés. Il n’est pas le premier choix pour étudier un défaut d’étanchéité diffus de façade, un ruissellement par une menuiserie ou le cheminement d’eau sur une toiture. Dans ces cas, un arrosage contrôlé, une fumigation ou un colorant peuvent être plus pertinents. L’article consacré aux tests à la fluorescéine explique cette autre logique de traçage.

Un signal isolé doit être confirmé

Un réglage incorrect, une sonde contaminée, un raccord temporaire fuyard ou du gaz accumulé dans une cavité peuvent créer une lecture trompeuse. La répétition, le contrôle du zéro et le croisement des méthodes font partie du diagnostic.

Gaz traceur, acoustique, thermographie ou fluorescéine ?

Ces techniques ne répondent pas à la même question :

• Gaz traceur : où un gaz introduit dans un réseau fermé ressort-il ?
• Écoute électro-acoustique : où le bruit et les vibrations d’une fuite sous pression sont-ils les plus caractéristiques ?
• Thermographie : quelles anomalies de température peuvent révéler un cheminement ou une zone humide ?
• Fluorescéine : le liquide coloré injecté dans une zone réapparaît-il au point observé ?
• Inspection vidéo : quel est l’état visible de l’intérieur d’une canalisation accessible à la caméra ?

Le choix dépend du réseau, de son accessibilité, de la nature du symptôme et du niveau de preuve recherché. Sur un dossier complexe, plusieurs méthodes peuvent se compléter sans devoir toutes être utilisées.

Les erreurs à éviter

• Tester avant d’avoir identifié et isolé le bon circuit.
• Appliquer une pression standard sans tenir compte de l’installation.
• Balayer trop vite ou conclure sur un seul déclenchement du détecteur.
• Confondre le point de remontée en surface avec la position certaine de la rupture.
• Ouvrir immédiatement une grande zone sans recouper le signal.
• Présenter la méthode comme totalement « sans casse » : l’investigation limite les ouvertures inutiles, mais la réparation peut nécessiter un accès ciblé.

Questions fréquentes

Le gaz traceur colore-t-il l’eau ou les matériaux ?

Non. Contrairement à la fluorescéine, la méthode ne repose pas sur un colorant visible. Elle utilise un mélange gazeux capté par un détecteur électronique. La compatibilité du protocole avec le réseau doit néanmoins être validée avant l’injection.

Peut-on rechercher une fuite sans vider la canalisation ?

Cela dépend de l’installation et de la méthode retenue. Pour que le gaz occupe correctement le tronçon, une évacuation de l’eau est souvent nécessaire. Le technicien détermine la préparation possible sans appliquer une règle unique à tous les réseaux.

Combien de temps faut-il pour voir remonter le gaz ?

Il n’existe pas de durée universelle. La profondeur, la nature et l’humidité du support, la présence d’une membrane ainsi que la géométrie du réseau influencent fortement la migration.

Le test donne-t-il l’emplacement exact de la réparation ?

Il fournit une zone probable, parfois très resserrée, qui doit rester cohérente avec le tracé du réseau et les autres observations. L’ouverture ciblée ou le contrôle après réparation apporte la confirmation finale.

À retenir

La recherche au gaz traceur transforme une fuite invisible en signal mesurable. Son efficacité repose sur six conditions : choisir le bon réseau, isoler le tronçon, injecter le mélange de façon maîtrisée, laisser le gaz migrer, balayer méthodiquement et recouper les résultats.

Bien employée, elle aide particuliers, gestionnaires d’immeubles, entreprises et collectivités à limiter les ouvertures exploratoires sur des canalisations encastrées ou enterrées. Mais elle ne constitue ni une preuve automatique ni une méthode universelle : la nature du support et du désordre doit toujours guider le diagnostic.
