Recherche de fuite par corrélation acoustique : principe, déroulement et limites

Une canalisation sous pression perd de l’eau, mais aucun point de fuite n’est visible. Ouvrir toute une dalle, une cour ou un mur pour chercher au hasard serait coûteux et souvent inutile. La corrélation acoustique sert précisément à réduire cette zone d’investigation : deux capteurs écoutent le même bruit depuis deux points du réseau, puis un appareil compare les signaux pour estimer où se situe la fuite entre eux.

Cette méthode appartient à la recherche de fuite et aux diagnostics non destructifs. Elle peut fournir une localisation très ciblée lorsque les conditions sont favorables. Elle n’est cependant ni une caméra capable de voir à travers le sol, ni une preuve absolue indépendante du contexte. Pression, matériau, longueur de conduite, bruit ambiant et qualité des données du réseau influencent directement le résultat.

Qu’est-ce que la corrélation acoustique ?

Une fuite sur une conduite en charge crée des turbulences et des vibrations. Une partie de cette énergie se propage dans l’eau et dans la paroi du tuyau, dans les deux directions à partir du défaut.

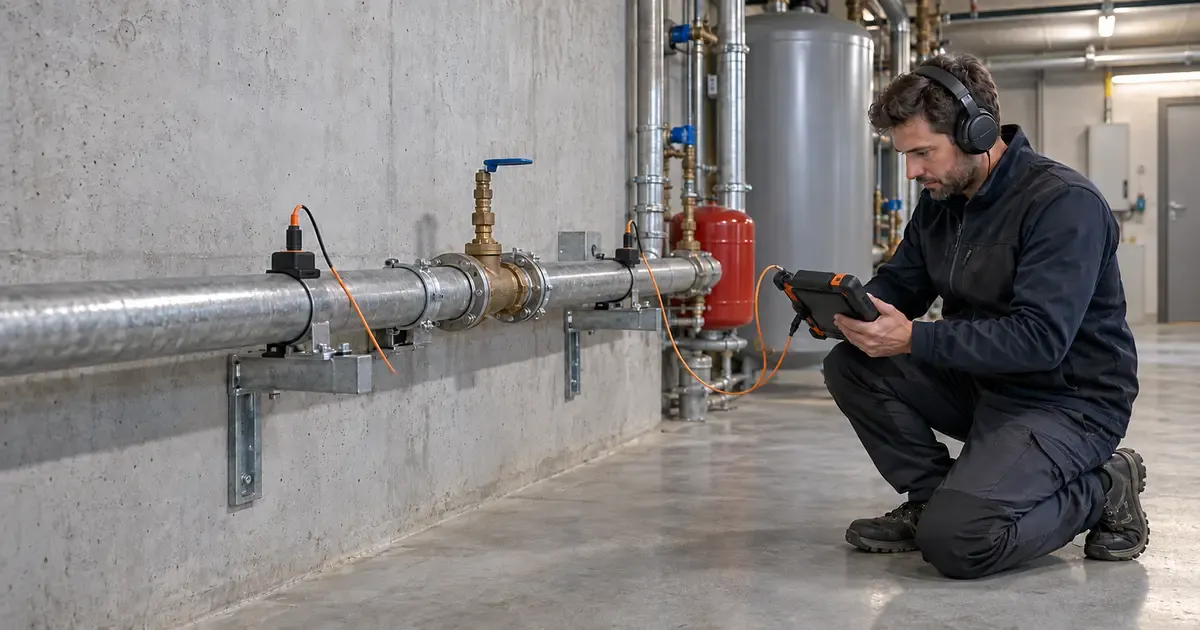

Le technicien place deux capteurs de part et d’autre de la zone suspecte, généralement sur des points accessibles et solidaires de la conduite : vannes, robinets, bouches, poteaux, nourrices ou éléments métalliques adaptés. Chaque capteur enregistre le signal transmis par le réseau.

Le bruit issu de la fuite n’arrive pas exactement au même moment aux deux capteurs. Le corrélateur recherche les ressemblances entre les enregistrements et mesure ce très faible décalage temporel. En combinant ce décalage avec la distance entre les capteurs et la vitesse de propagation estimée dans la conduite, il calcule une position probable.

Autrement dit, l’appareil ne cherche pas simplement le bruit le plus fort. Il cherche un signal commun capté en deux points et compare son temps de trajet.

Dans quelles situations la méthode est-elle utile ?

La corrélation acoustique est principalement destinée aux réseaux d’eau sous pression. Elle est particulièrement pertinente lorsque :

• le compteur tourne ou la consommation augmente sans fuite apparente ;
• une conduite enterrée traverse une cour, un jardin, un parking ou des parties communes ;
• une colonne ou une canalisation technique reste accessible à deux endroits ;
• la pression chute sur un tronçon sans que le défaut soit visible ;
• une première écoute indique une fuite, mais ne permet pas de choisir le point d’ouverture ;
• plusieurs locaux sont touchés et le gestionnaire doit distinguer les tronçons à contrôler.

Pour un syndic, un exploitant ou une collectivité, l’intérêt est de concentrer les travaux sur une zone limitée avant terrassement ou ouverture. La page dédiée aux syndics et gestionnaires présente le rôle de SAS dans l’organisation des accès, le diagnostic partagé et la transmission des constats.

Ce que la corrélation ne vise pas

La méthode n’est pas adaptée à toutes les arrivées d’eau. Une infiltration de pluie, un défaut d’étanchéité de terrasse ou un écoulement gravitaire ne produit pas nécessairement un bruit continu exploitable. Un réseau d’évacuation non pressurisé relève plutôt d’autres investigations, comme l’inspection vidéo, la mise en eau, la fumigation ou un test au colorant selon sa configuration.

Elle ne doit pas non plus être confondue avec une simple écoute au microphone de sol. L’écoute aide à apprécier un bruit local ; la corrélation compare mathématiquement deux signaux synchronisés.

Quels capteurs sont utilisés ?

Le choix du capteur dépend du réseau et de la manière dont le bruit s’y propage.

Les capteurs de vibration

Des accéléromètres ou microphones de contact sont fixés sur des éléments accessibles du réseau. Ils mesurent les vibrations transmises par la paroi. Cette configuration est courante sur les conduites métalliques, qui propagent souvent mieux les fréquences acoustiques élevées.

Les hydrophones

Un hydrophone est placé en contact avec l’eau, depuis un point d’accès compatible. Il mesure la pression acoustique dans le fluide plutôt que la vibration extérieure de la conduite. Cette solution peut améliorer la réception sur certaines canalisations en plastique, de grand diamètre ou lorsque le signal transmis à la paroi est faible.

Le même type de capteur doit généralement être utilisé aux deux extrémités pour rendre les signaux comparables. L’installation, l’hygiène et la sécurité doivent suivre les instructions du matériel et les exigences propres au réseau.

Comment se déroule une intervention ?

La corrélation n’est pas un bouton sur lequel on appuie sans préparation. La qualité du résultat dépend autant du repérage du réseau que du calcul lui-même.

1. Recueillir les indices et délimiter le réseau

Le technicien commence par les symptômes : perte de pression, consommation anormale, bruit permanent, humidité, affaissement ou signalement d’un occupant. Il consulte les plans disponibles et repère les organes accessibles.

Il vérifie aussi que le tronçon est en charge au moment de la mesure. Une fuite fermée, intermittente ou alimentée sous une pression trop faible peut ne pas générer un signal exploitable.

2. Identifier les caractéristiques de la conduite

Le calcul classique utilise la distance entre les capteurs et une vitesse de propagation du son. Cette vitesse varie avec le matériau du tuyau, son diamètre, son épaisseur, sa rigidité, le fluide et les conditions de pose.

Une erreur sur la longueur du tronçon ou sur le matériau déclaré déplace la position calculée. Les changements de diamètre, les branchements, les coudes et les tronçons composés de matériaux différents doivent donc être intégrés à l’analyse. Les appareils professionnels permettent de décrire plusieurs sections lorsque le réseau n’est pas homogène.

3. Poser deux capteurs de part et d’autre de la zone

Les points de mesure doivent être reliés au même tronçon hydraulique. Le technicien recherche un contact mécanique propre et stable : une vanne mal fixée, une pièce isolée par un joint ou un accessoire desserré peut dégrader le signal.

La distance réelle entre les capteurs est mesurée ou vérifiée sur plan. Il ne suffit pas de prendre la distance à vol d’oiseau si la canalisation suit un tracé différent.

4. Enregistrer dans de bonnes conditions

Les deux capteurs enregistrent simultanément. Selon le matériel et le site, la mesure peut être réalisée en direct ou différée, par exemple pendant une période plus calme.

Pompes, circulateurs, circulation routière, soutirages d’eau, machines et travaux peuvent produire des signaux parasites. Le technicien observe les niveaux sonores, choisit des bandes de fréquence adaptées et répète la mesure lorsque l’environnement change. Une pointe affichée à l’écran n’est pertinente que si elle reste cohérente et plausible.

5. Calculer et contrôler la position

Le corrélateur affiche une courbe mettant en évidence le décalage le plus probable entre les signaux. Il en déduit une distance par rapport au premier ou au second capteur.

Le technicien vérifie ensuite que la position se trouve bien sur le tronçon étudié et qu’elle reste stable lors de mesures répétées. Il peut modifier les filtres, corriger les données de conduite ou déplacer les capteurs pour tester la cohérence du résultat.

6. Confirmer avant d’ouvrir

Une localisation par corrélation gagne à être recoupée sur le terrain. Une écoute au sol, une mesure sur un point intermédiaire, une caméra thermique ou un autre test peut confirmer la zone.

Lorsque le signal acoustique reste trop faible, la recherche de fuite non destructive peut associer plusieurs méthodes. Le gaz traceur répond par exemple à une logique différente : il recherche en surface un gaz injecté dans le réseau et échappé par le défaut.

Quel résultat peut-on attendre ?

Le résultat utile n’est pas seulement un point marqué au sol. Le compte rendu doit expliquer :

• le tronçon étudié et les points de pose des capteurs ;
• les caractéristiques de conduite utilisées pour le calcul ;
• la distance entre les points de mesure ;
• la qualité et la reproductibilité du signal ;
• la position estimée de l’anomalie ;
• les réserves liées au réseau ou au bruit ambiant ;
• les contrôles complémentaires réalisés ou recommandés ;
• la zone d’ouverture ou de réparation à envisager.

Dans de bonnes conditions, la méthode peut réduire fortement la zone de recherche. La précision n’est toutefois pas un chiffre universel : elle dépend de l’incertitude sur la vitesse acoustique, la distance des capteurs et le décalage mesuré. Une localisation annoncée doit donc rester proportionnée à la qualité réelle des données.

Après confirmation, la réparation ciblée du réseau peut être préparée avec moins de démolition exploratoire. La réparation elle-même reste une étape distincte du diagnostic.

Quelles sont les principales limites ?

Les conduites en plastique atténuent davantage le signal

Le PVC, le PE et d’autres matériaux souples propagent souvent les vibrations sur des distances plus courtes et dans des fréquences plus basses que les conduites métalliques. Une fuite peut rester détectable, mais exiger des capteurs mieux adaptés, des points plus rapprochés ou une mesure plus calme.

Une pression ou une fuite trop faible produit peu de bruit

Le bruit vient de l’écoulement turbulent au droit du défaut. Si la conduite est hors pression, si la fuite est très faible ou si elle n’est active que par moments, la corrélation peut ne rien mettre en évidence. Une absence de corrélation nette ne prouve donc pas l’absence de fuite.

Le bruit ambiant peut créer ou masquer une pointe

Les pompes et organes hydrauliques peuvent générer un signal commun aux deux capteurs. À l’inverse, la circulation et les travaux peuvent masquer le bruit recherché. Répéter la mesure, couper temporairement certains équipements lorsque cela est autorisé ou travailler à un horaire plus calme améliore l’interprétation.

Les données erronées déplacent le résultat

Une mauvaise distance, un matériau mal identifié ou une vitesse acoustique inadaptée peuvent placer le défaut au mauvais endroit. Sur un réseau ancien ayant subi plusieurs réparations, les plans doivent être confrontés aux observations du terrain.

Plusieurs fuites compliquent l’analyse

Deux défauts actifs sur le même secteur peuvent produire plusieurs signatures ou rendre la courbe difficile à lire. Il peut être nécessaire de subdiviser le réseau, de multiplier les points de mesure ou de réparer une première fuite avant de reprendre l’investigation.

Les erreurs d’interprétation à éviter

• Prendre toute pointe pour une fuite. Une corrélation doit être stable, répétable et compatible avec le tracé réel.
• Promettre une précision fixe avant la mesure. La précision dépend du réseau ; elle ne peut pas être garantie sans connaître les conditions.
• Ignorer les changements de matériau. Ils modifient la vitesse de propagation et parfois la qualité du signal.
• Ouvrir sans contrôle complémentaire. Une vérification locale limite le risque d’une excavation décalée.
• Confondre localisation et réparation. Le corrélateur situe une anomalie probable ; il ne décrit pas toujours la nature exacte de la rupture.
• Conclure qu’il n’y a pas de fuite en l’absence de résultat. Un signal trop faible ou trop perturbé peut rendre la méthode non concluante.

Les tests techniques réalisés par SAS sont choisis selon la configuration. La corrélation est un outil du diagnostic, pas une méthode obligatoire dans tous les dossiers.

Questions fréquentes

Faut-il couper l’eau pour réaliser une corrélation acoustique ?

En principe, la fuite doit être active sur un réseau sous pression pour produire le bruit analysé. Le protocole exact dépend du réseau et de la sécurité de l’installation. Une coupure peut être utilisée ponctuellement pour comparer les signaux ou isoler un équipement parasite, mais elle ne remplace pas la mesure en charge.

La méthode fonctionne-t-elle sur une canalisation en plastique ?

Oui, dans certaines configurations. Le signal y est souvent plus faible et se propage moins loin que dans le métal. Des hydrophones, un espacement réduit ou des mesures à des horaires calmes peuvent être nécessaires. Si le résultat reste ambigu, une autre méthode complète l’investigation.

Le corrélateur indique-t-il la profondeur de la fuite ?

Non. Il estime une position le long du tronçon entre les deux capteurs. La profondeur et le tracé exact de la conduite doivent provenir des plans, d’un repérage de réseau ou d’une autre technique adaptée.

Peut-on réparer immédiatement à l’endroit indiqué ?

Il est préférable de vérifier la cohérence de la position et, lorsque le contexte le demande, de la confirmer avec une écoute localisée ou un test complémentaire. Le rapport doit indiquer le degré de confiance et les réserves avant l’ouverture.

Une méthode de calcul qui reste un travail de terrain

La corrélation acoustique transforme un bruit de fuite en une position estimée grâce à deux capteurs synchronisés. Sa force est de réduire la zone de recherche sur un réseau sous pression sans multiplier les ouvertures. Sa fiabilité repose cependant sur un réseau bien décrit, un signal exploitable et une interprétation professionnelle.

Dans les Alpes-Maritimes et le Var, Solutions Après Sinistre mobilise cette technique dans le cadre de ses prestations réelles de recherche de fuite, lorsqu’elle correspond à la configuration du réseau. Le résultat est intégré à une démarche progressive : recueil des indices, mesures, recoupement, rapport et orientation vers la réparation appropriée.
