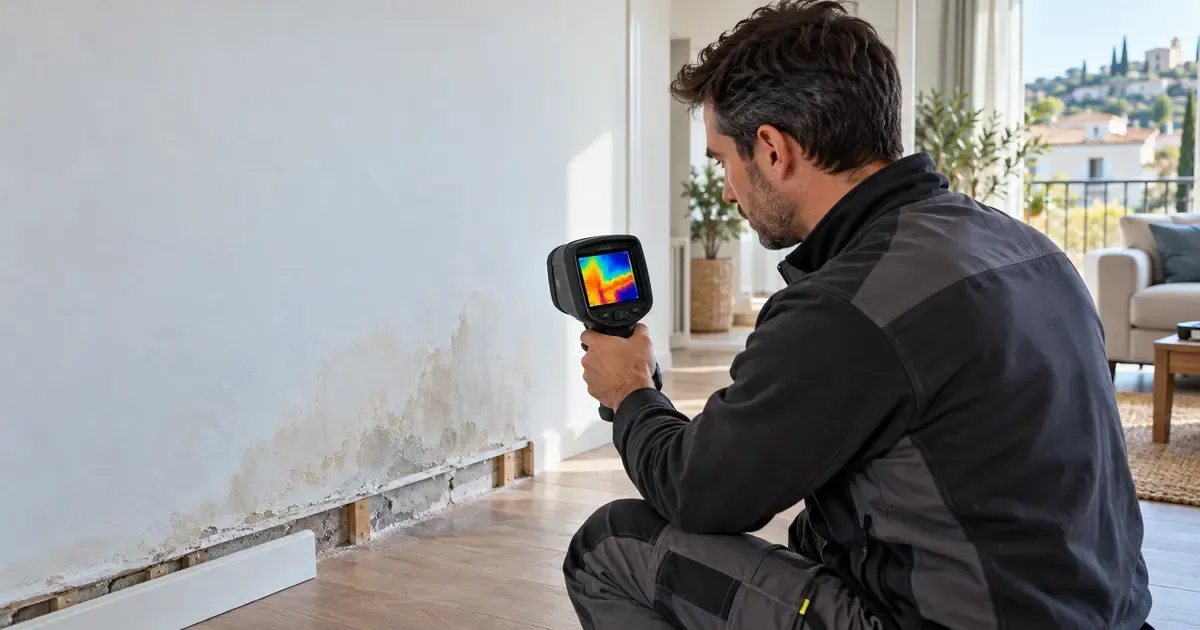

Thermographie infrarouge et humidité : ce que la caméra révèle, et ses limites

Après un dégât des eaux, une infiltration ou l'apparition de moisissures, la caméra thermique est souvent présentée comme un appareil capable de « voir l'eau dans les murs ». L'image est parlante, mais techniquement inexacte : la thermographie ne traverse pas les parois et ne mesure pas directement leur teneur en eau. Elle représente les différences de rayonnement infrarouge émises par les surfaces, donc principalement leur température apparente.

Ces différences peuvent néanmoins révéler une zone à investiguer. Un matériau humide ne se comporte pas thermiquement comme un matériau sec : l'évaporation, la conductivité et l'inertie thermique peuvent modifier sa température de surface. Le thermogramme sert alors à orienter le diagnostic, à délimiter une anomalie et à choisir les points où effectuer des mesures complémentaires.

Chez Solutions Après Sinistre, la thermographie s'inscrit dans le pôle recherche de fuite et diagnostics. Elle est utilisée comme un élément d'enquête, pas comme une preuve isolée.

Qu'est-ce qu'une inspection thermographique ?

Une caméra infrarouge capte le rayonnement émis par une surface et le convertit en une image colorée appelée thermogramme. Chaque couleur correspond à une plage de température apparente définie dans la palette de l'appareil. Les couleurs ne signifient donc pas automatiquement « sec » ou « humide ».

La norme ISO 6781-1:2023 encadre les procédures générales de thermographie appliquées aux bâtiments. Elle rappelle que l'image dépend notamment de la distribution des températures de surface, des caractéristiques du support, des conditions ambiantes et du capteur. Elle précise aussi que la thermographie doit souvent être étayée par d'autres méthodes : humidimètre, mesure de l'humidité relative, test d'étanchéité ou autre investigation ciblée.

Pourquoi une zone humide peut-elle apparaître différente ?

Plusieurs phénomènes peuvent créer une anomalie thermique :

• l'évaporation consomme de l'énergie et peut refroidir la surface ;
• l'eau modifie les transferts de chaleur dans certains matériaux ;
• une masse humide peut se réchauffer ou se refroidir plus lentement que son environnement ;
• une fuite d'eau chaude peut, au contraire, produire une zone plus chaude ;
• la condensation se développe préférentiellement sur une surface froide lorsque les conditions de température et d'humidité s'y prêtent.

L'interprétation porte donc sur la forme, l'étendue et le contexte de l'anomalie, jamais sur la seule couleur affichée.

Dans quelles situations la thermographie est-elle utile ?

La caméra thermique est particulièrement intéressante lorsqu'il faut examiner rapidement une grande surface ou réduire le nombre de sondages.

Cartographier une humidité après un dégât des eaux

Une fuite peut humidifier un plafond, descendre dans une cloison ou progresser sous un revêtement sans produire immédiatement de tache visible. Une inspection thermographique aide à repérer les zones qui présentent un comportement différent et à préparer une campagne de mesures ciblées.

Cette approche complète le diagnostic humidité, qui associe l'observation du bâtiment, les relevés climatiques et les mesures dans les matériaux.

Orienter une recherche de fuite

La thermographie peut suggérer le cheminement d'une infiltration, révéler une zone froide sous une fenêtre ou suivre le tracé probable d'une conduite chaude. Elle permet alors de concentrer les investigations sur une partie du mur, du plafond ou du sol.

Elle n'identifie pas nécessairement le point d'entrée de l'eau. L'eau peut migrer loin de son origine en suivant une gaine, un joint, un rail métallique ou une pente. Lorsque l'image ne suffit pas, une recherche de fuite non destructive peut combiner plusieurs méthodes.

Distinguer une piste d'infiltration d'un pont thermique

Une zone froide peut provenir d'eau, mais aussi d'un défaut d'isolation, d'une entrée d'air ou d'une géométrie constructive. Le croisement avec l'hygrométrie ambiante, le point de rosée et l'état de la ventilation aide à départager les hypothèses.

Suivre l'évolution d'un assèchement

Des thermogrammes pris dans des conditions comparables peuvent aider à visualiser l'évolution générale d'une zone. Ils ne remplacent toutefois pas les mesures dans les matériaux utilisées pour décider de la fin d'un assèchement. Une surface peut retrouver une apparence homogène alors que l'intérieur de la paroi demeure humide.

Comment se déroule un diagnostic thermographique d'humidité ?

Une inspection sérieuse ne se résume pas à pointer la caméra sur une tache. Elle suit une démarche reproductible qui relie l'image au bâtiment et à l'historique du sinistre.

1. Recueillir le contexte

Le technicien commence par identifier la nature du désordre : fuite récente ou intermittente, infiltration liée à la pluie, condensation récurrente, rupture de canalisation ou séchage en cours. Il relève les réparations déjà effectuées, les périodes d'apparition des traces et les éventuelles variations selon la météo ou l'usage des pièces.

Cette étape évite d'interpréter de la même manière une auréole après un orage, une paroi froide derrière un meuble et une fuite sur un réseau d'eau chaude.

2. Observer les lieux et les conditions de mesure

La température intérieure, l'humidité relative, le fonctionnement du chauffage, la ventilation, l'ensoleillement récent et les courants d'air peuvent modifier le thermogramme. Les surfaces brillantes ou métalliques peuvent aussi réfléchir le rayonnement d'autres objets et créer une lecture trompeuse.

Le technicien repère donc les sources possibles d'interférence : radiateur, appareil électrique, baie exposée au soleil, bouche de soufflage, canalisation chaude ou parement réfléchissant.

3. Balayer les surfaces et conserver des images comparables

La caméra sert d'abord à effectuer un balayage large. Lorsqu'une anomalie apparaît, le cadrage est resserré et l'échelle thermique est ajustée afin de faire ressortir les faibles écarts. Une photographie visible prise au même endroit permet de relier le thermogramme à un mur, un angle ou un équipement identifiable.

Des zones réputées saines et constituées du même matériau servent de comparaison. Comparer du plâtre avec du carrelage, ou une paroi extérieure avec une cloison intérieure, conduirait à des conclusions fragiles.

4. Confirmer l'hypothèse avec des mesures d'humidité

La caméra indique où mesurer ; l'humidimètre aide à vérifier ce qui s'y trouve. Selon le support et l'objectif, le contrôle peut être capacitif en surface, résistif avec pointes ou réalisé plus en profondeur par une méthode adaptée.

Les valeurs sont comparées à celles d'une zone de référence de même nature. Cette confirmation est essentielle, car une anomalie thermique peut avoir de nombreuses causes autres que l'eau. Le fabricant FLIR rappelle lui-même qu'une caméra thermique ne « voit » pas l'humidité et qu'un humidimètre doit confirmer les zones suspectes.

5. Croiser les résultats et décider des investigations suivantes

Le diagnostic rapproche les thermogrammes, les relevés d'humidité, les conditions ambiantes et la configuration du bâtiment. S'il reste une incertitude, des tests techniques d'étanchéité peuvent être nécessaires.

Par exemple, une microfuite sur un réseau encastré peut nécessiter une méthode plus spécifique, comme la détection au gaz traceur. Sur une conduite sous pression, la corrélation acoustique répond à une autre logique de localisation. La bonne méthode dépend du réseau, du support et des conditions d'accès.

Quels résultats peut-on réellement attendre ?

À l'issue de l'inspection, la thermographie peut fournir :

• une cartographie visuelle des anomalies de température de surface ;
• une délimitation des zones à contrôler avec un humidimètre ;
• des éléments pour comparer une zone suspecte à une zone de référence ;
• des images documentant l'état observé à une date donnée ;
• une orientation vers des tests complémentaires ou vers un protocole d'assèchement.

Elle ne délivre pas, à elle seule, la teneur en eau d'un mur. Elle ne certifie pas non plus l'origine exacte d'une fuite ni l'état complet d'une couche cachée. Le résultat attendu est une hypothèse mieux localisée et étayée, intégrée à un diagnostic plus large.

Les limites à connaître avant d'interpréter une image thermique

La caméra ne voit que la surface

La thermographie n'est ni une radiographie ni une caméra capable de regarder derrière un mur. Elle mesure le rayonnement provenant de la surface observée. Une humidité profonde ne sera visible que si elle crée un effet thermique perceptible en surface.

Une anomalie n'est pas une preuve d'humidité

Un pont thermique, un défaut d'isolation, un courant d'air, l'ombre d'un meuble ou une conduite peuvent produire une forme comparable. À l'inverse, une paroi réellement humide peut ne montrer aucun contraste exploitable si sa température est uniforme.

Les conditions changent le résultat

Un mur chauffé par le soleil, une pièce venant d'être ventilée ou un système de chauffage récemment arrêté peuvent fausser les comparaisons. Pour un suivi, les clichés gagnent à être réalisés dans des conditions aussi proches que possible.

Certains matériaux perturbent la mesure

Les surfaces métalliques brillantes, vitrées ou très réfléchissantes ont une émissivité différente des matériaux courants du bâtiment. Sans précaution, elles peuvent refléter la température d'une personne, d'une fenêtre ou d'un appareil voisin.

La méthode ne remplace pas l'accès au support

Si un isolant est fortement contaminé, si une cavité retient de l'eau ou si le support est dégradé, une ouverture localisée peut rester indispensable. La recherche non destructive vise à limiter les déposes inutiles, pas à les exclure lorsqu'elles sont nécessaires pour confirmer, assainir ou réparer.

Les erreurs d'interprétation à éviter

Lire « bleu = humide »

La palette de couleurs est réglable et relative à la scène. Une zone bleue est simplement plus froide que les autres dans l'échelle choisie ; elle n'est pas automatiquement humide.

Confondre localisation et origine

Une zone mouillée au bas d'un mur peut être alimentée depuis un point situé plus haut ou plus loin. Le trajet de l'eau doit être reconstitué à partir du bâti et, si besoin, d'autres tests.

S'appuyer sur une image sans mesure de confirmation

Le thermogramme sélectionne les zones pertinentes. Les mesures d'humidité, le contrôle du point de rosée et l'inspection technique transforment ensuite cette piste en diagnostic argumenté.

Déclarer un support sec sur la seule image

L'absence d'anomalie thermique ne démontre pas que le matériau est sec à cœur. La décision de repeindre, de refermer une cloison ou de retirer des machines d'assèchement doit reposer sur des mesures adaptées au matériau.

FAQ sur la thermographie et l'humidité

Une caméra thermique peut-elle localiser précisément une fuite ?

Elle peut mettre en évidence une zone compatible avec le passage de l'eau et guider les contrôles. La localisation précise de l'origine nécessite souvent une mesure d'humidité ou une autre technique de recherche de fuite.

La thermographie fonctionne-t-elle si le mur semble sec ?

Oui, si l'humidité cachée crée encore une différence thermique mesurable. Mais une paroi humide peut aussi paraître thermiquement homogène. C'est pourquoi l'absence de contraste ne suffit pas à exclure l'humidité.

Peut-on mesurer un pourcentage d'humidité avec le thermogramme ?

Non. Le thermogramme représente des températures apparentes. Le niveau d'humidité doit être évalué avec un instrument et une méthode adaptés au matériau contrôlé.

La caméra thermique évite-t-elle toujours de percer ?

Elle réduit les sondages au hasard en ciblant les zones suspectes. Un contrôle ponctuel, une ouverture ou un prélèvement peut néanmoins être nécessaire pour confirmer l'état réel d'une couche cachée.

Une méthode de repérage qui prend sa valeur dans un diagnostic complet

La thermographie infrarouge est rapide, non destructive et très utile pour orienter une enquête après un dégât des eaux. Sa force réside dans la cartographie des contrastes et dans la comparaison de zones, pas dans une prétendue vision de l'eau à travers les matériaux.

Employée avec des relevés climatiques, des mesures d'humidité et, lorsque le dossier l'exige, des tests complémentaires, elle permet de limiter les investigations inutiles et de mieux documenter les décisions. C'est cette combinaison des méthodes qui distingue une image suggestive d'un diagnostic technique exploitable.
